LabVIEWによるモデルベース開発の統合

「ＬａｂＶＩＥＷ Ｒeal-Ｔime によるPXI用ＨＩＬＳ構築」

HILS用のモデル構築 事例

データのロギング

１００Ｈｚ毎に２００点データ（１データは４バイト）をＰＸＩのＨＤに保存する場合、書き込み時間の問題で、 ＬａｂＶＩＥＷのファイル操作VIではこれを実現できませんでした。 この為、自分でHDの保存を高速に行うファイル操作用の関数を作成しました。

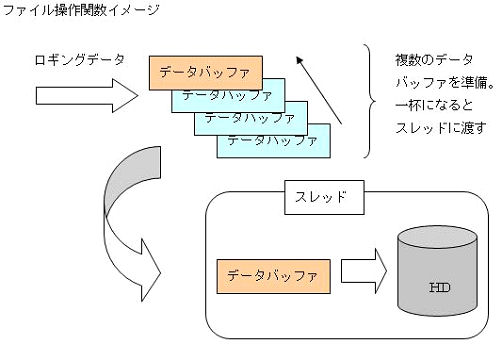

図のようなマルチスレッド対応のファイル操作DLLを作り、それをLabVIEWで使用しました。 PXIのRT−OSでマルチスレッドDLL（並列処理）は、問題なく動作しました。
